2 Структура и основные модули АСУТП (на примере любого технического объекта).

Состав и строение любой конкретной АСУТП выбираются так, чтобы система соответствовала общим техническим требованиям, ус­тановленным ГОСТ, и частным требованиям, содержащимся в техни­ческом задании на ее создание.

В состав любой АСУ входят следующие основные крупные компо­ненты (части системы) (рис. 1): оперативный персонал, информа­ционное, организационное, программное и техническое обеспечения. Программное обеспечение в свою очередь создается на основе мате­матического и алгоритмического обеспечений.

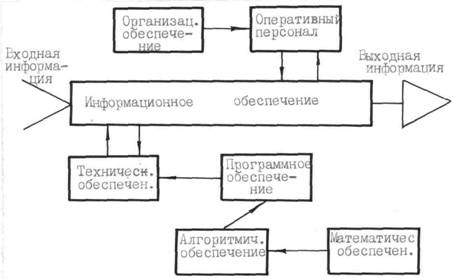

Рис.1. Схема взаимодействия основных компонентов АСУТП



Оперативный персонал АСУТП состоит из операторов-технологов (диспетчеров), осуществляющих контроль и управление объектом, и эксплуатационного персонала, обеспечивающего правильность функ­ционирования всех технических и программных средств системы.

Ин­формационное обеспечение определяет способы и конкретные формы информационного отображения состояния объекта управления как в виде данных в ЭВМ, так и в виде документов, графиков, сигналов для их представления специалистам, участвующим в управлении тех­нологическим процессом.

Организационное обеспечение АСУТП – сово­купность документов, устанавливающих порядок и правила функцио­нирования оперативного персонала. Организационное обеспечение регламентирует всю деятельность человека в системе.

Комп­лекс технических средств (КТС) предназначен для функциониро­вания АСУ. В его состав обычно входят средства получения, преобразо­вания, передачи и отображения информации, управляющие, вычисли­тельные и исполнительные устройства.

Математическое обеспечение АСУ – совокупность математических методов, моделей и алгоритмов, используемых при разработке и функционировании таких систем.

Математическая формулировка любой задачи оптимального уп­равления включает в себя два элемента: математическую модель объекта и критерий управления. Под математической моделью пони­мают систему математических соотношений, описывающих поведение объекта управления, и те условия (возмущения, ограничения и т.д.), в которых он работает.

Переработка информации в ВК осуществляется по алгоритмам, кото­рые отражают технологическую инструкцию ведения процесса. Алгоритм – инструкция по решению задачи, выраженная на формальном языке.

Программное обеспечение представляет собой конкретную реа­лизацию комплекса машинных алгоритмов функционирования системы управления.
